二極管的基本結構和工作原理

二極管是一種電子元件，在電子電路中發揮著至關重要的作用。

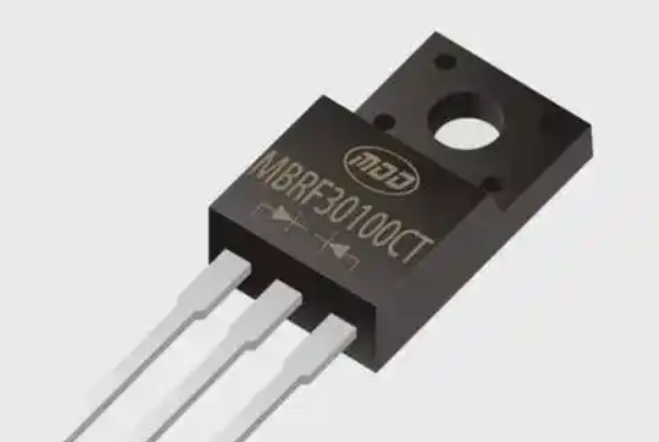

一、基本結構

二極管主要由一個 PN 結組成，P 型半導體(空穴型半導體)和 N 型半導體(電子型半導體)結合在一起。P 區有大量的空穴，N 區有大量的電子。當這兩個區域結合時，在它們的交界處會形成一個空間電荷區，也就是 PN 結。這個區域阻止了多數載流子的擴散，使得二極管具有單向?qū)щ娦浴?/span>

二、工作原理

正向偏置：當二極管的 P 區接電源正極，N 區接電源負極時，稱為正向偏置。在這種情況下，外部電場方向與 PN 結內部電場方向相反，使得空間電荷區變窄，多數載流子(P 區的空穴和 N 區的電子)能夠順利通過 PN 結，形成較大的正向電流，二極管處于導通狀態。例如，普通的硅二極管，當正向電壓超過 0.7V 左右(鍺二極管約 0.3V)時，就會有明顯的正向電流通過。

反向偏置：當二極管的 P 區接電源負極，N 區接電源正極時，稱為反向偏置。此時，外部電場與 PN 結內部電場方向相同，空間電荷區變寬，多數載流子很難通過 PN 結，只有少數載流子(P 區的電子和 N 區的空穴)形成微弱的反向電流，這個電流通常非常小，在理想情況下可以近似認為二極管處于截止?fàn)顟B(tài)。不過，當反向電壓超過一定限度(稱為反向擊穿電壓)時，二極管會被擊穿，反向電流會急劇增加，可能會損壞二極管。
